Elektrozylinder

In unserem Portfolio finden Sie hochwertige Elektrozylinder für unterschiedliche Bereiche in der Industrieautomation.

Technische Daten:

Vorteile und Mehrwert:

keinen externen Kontroller
keine Schläuche
keine zusätzlichen Sensoren
keinen externen Motor (Servomotorenantrieb)
keine Ventile
keine zusätzliche Steuerung
lange Lebensdauer (praktisch wartungsfrei)
schnelle Installation (unter 10 Minuten)
Gleichwertig zu Servoantrieben bei deutlich geringeren Kosten und Aufwand
Energieeinsparung im Vergleich zu Pneumatik
Hohe Verfahrgeschwindigkeit (600mm/s)

Einsatzbeispiele für Linear Aktuatoren:

Allgemeiner Maschinenbau
Pharma-Maschinen, Abfülllinien
Verpackungsmaschinen, Getränkeabfüllungs-Maschinen
Textil-Maschinen
Smartphone-Montagemaschinen

Spezifikationen

Spindel

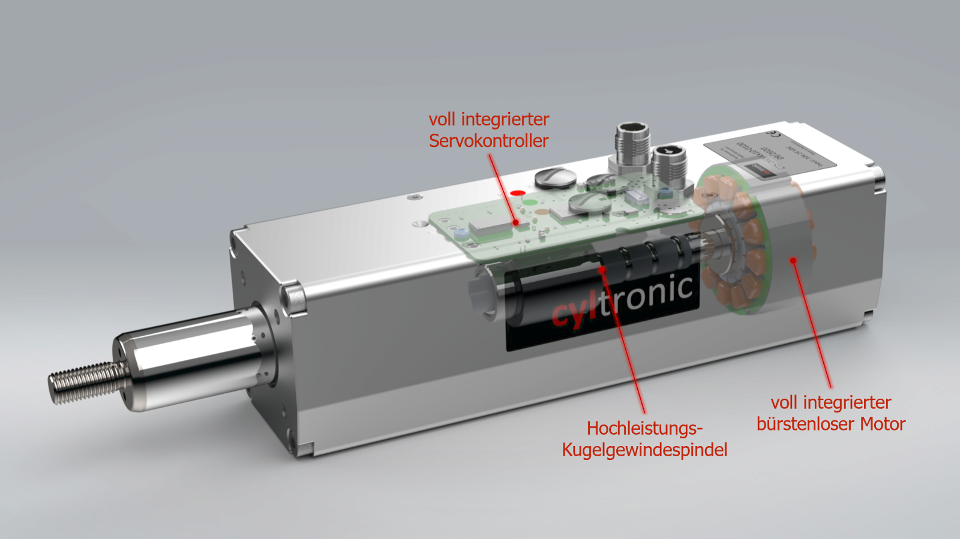

Typ: Hochleistungs-Kugelumlaufspindel

Spindelsteigung: 5mm und 10mm

Hublängen: 100mm, 150mm, 200mm, 250mm, 300mm, 400mm, 500mm, 600mm

Kraft

5mm-Spindelsteigung: 400N (100%) / 800N (kurzzeitig)
10mm-Spindelsteigung: 200N (100%) / 400N (kurzzeitig)
Kraftschwelleneinstellung: die maximale Kraft, die vom Zylinder aufgebracht werden soll, kann mittels Schraubenzieher eingestellt werden.

Geschwindigkeit

5mm-Spindelsteigung: 150mm/s (24V) / 300 mm/s (48V)
10mm-Spindelsteigung: 300mm/s (24V) / 600 mm/s (48V)
Verstellung der Geschwindigkeit: die Aus- und Einfahrgeschwindigkeit kann mittels Schraubenzieher separat eingestellt werden

Betriebsmodi

Monostabil, normal Eingefahren: Wird über ein einzelnes Ausfahrsignal angesteuert
Monostabil, normal Ausgefahren: Wird über ein einzelnes Einfahrsignal angesteuert
Bistabil: Wird über ein separates Aus- und ein Einfahrsignal angesteuert
Positionierfunktion: (erhältlich ab 2022)
